600W Power Amplifier OCL BALAP

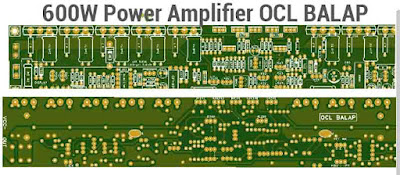

Bộ khuếch đại OCL BALAP này thuộc loại AB với công suất lên tới 600W sử dụng bóng bán dẫn 2SC5200 2SA1943 @ 5 cái ở mức tải 4 Ohm với nguồn cung cấp đầu vào 90VDC và 300W với nguồn cung cấp đầu vào 60VDC, bên dưới là Bố trí PCB cho bộ khuếch đại OCL BALAP. Tải về tệp Gerber ở cuối bài này.

R 1 / 4W
10K = 6 cái
47K = 8 chiếc
33K = 1 cái
100R =
3 cái 470R = 3 cái
1K = 3 cái
22K =
3 cái 33R = 2
cái 330R = 2 cái
560R = 3 cái
220R = 7 cái
10R = 2 cái
2K2 = cái
27K = cái
270K = cái

R 1 / 2W
4R7 = 10 cái
27K = 1

cái R2W
11K = 2
chiếc 4R7 = 1 cái
0,56 = 20

chiếc Trimpot 500R = 2 chiếc

Cap
47pF = 5 cái
10nF = 4 cái
4n7 = 2 cái
15pF = 1 cái

Elco
10uF / 50V = cái
220uF / 35V
= 3 cái

Diode
1N4007 = 1 cái
4148 = 8pcs
ZD15V = 2 chiếc
ZD3.9V = 1 chiếc
ZD6.2V = 1 chiếc
LDR + LED
Led = 3pcs

Transistor
2N5551 = 7pcs
2N5401 = 1pcs
MPSA92 = 3pcs
BC547 = 3pcs
MJE340 = 2pcs
MJE350 = 2pcs
BD139 = 1pcs
A1837 / C4793 = 1set
2SC5200 =
5 cái 2SA1943 = 5 cái

IC
MC33078 / NE5532 (Dual OpAmp) = 1 cái

Bộ khuếch đại này được khuyến nghị sử dụng tản nhiệt lớn hơn để năng lượng không bị lãng phí nhiều nhiệt do trận chung kết bóng bán dẫn tạo ra.

Tải về:
Bộ khuếch đại công suất Gerber FIle OCL BALAP 600W
